数控立式磨床

MGK28100高精度数控立式磨床是我公司自行设计研制的高精度、高刚性、全闭环数字化控制的立式复合磨床系列。该系列磨床采用了我公司专li技术(ZL 2012 0 0036107.8)，结构设计合理、紧凑；工件可一次装夹后完成对内孔、外圆和台阶面的多工序 磨削加工，确保零件对位置精度的更高要求；该系列磨床驱动系统具有良好的动态品质，执行元件精度高、可靠性好、 响应速度快、具备国际同等先进技术水平；广泛应用于轴承、风电、工程机械、阀门、汽车、军工、机器人等重要国民经济领域。

MGK28100高精度数控立式磨床主要性能特点：

●该系列机床立柱采用墙板式箱型结构，机床整体稳 定性高。磨头移出加工区域，形成了很大的工件装夹 空间，便于中大型工件的装夹与找正。

●该系列机床工作台采用三面闭式静压自驱式回转的专li技术(ZL2007 1 0175377.0)，具有高精度、高刚性、 高承载力、长使用寿命等特点；径向和轴向跳动均可 达到≤0.001mm。由大功率力矩电机直接驱动，可配 置高精度圆光栅闭环控制实现 C 轴高精密分度，并与 其它轴联动以实现对回转类工件内外轮廓简单曲面进 行磨削加工。

●该系列机床砂轮主轴采用我公司专li产品动静压液体滑动主轴(ZL 2009 2 0108958.7)，具有高精度、高刚性、长使用寿 命等特点，采用内置同步电机驱动，性能稳定。主轴的径向跳动和轴向跳动均可达到≤0.001mm。可根据用户需求在立 式主轴和卧式及主轴数量上进行组合选择，例如 1 立 1 卧、2 立、2 立 1 卧、3 立。在主轴布置形式上还可以选取转塔， 每个转塔上可布置 2-3 根主轴(本册未另行说明均指 1 立 1 卧)。

●该系列机床配备圆形电永磁吸盘，吸力可调，装卸工件无需扳手，按钮控制，加工完毕可自动退磁。可根据用户工件 具体要求进行专用夹具的设计制造，确保该系列机床在一次装夹下可以实现零件上的内孔、外圆、端面、台阶面、锥面、 轴承沟道、非圆曲面等磨削要素的磨削加工。

●该系列机床可在工作台两侧布置单点或多点金刚笔修整器、滚轮修整器、成型滚轮修整器、圆弧修整器，用以满足用 户对砂轮直线、斜线、曲线等多种形线的精密修整。

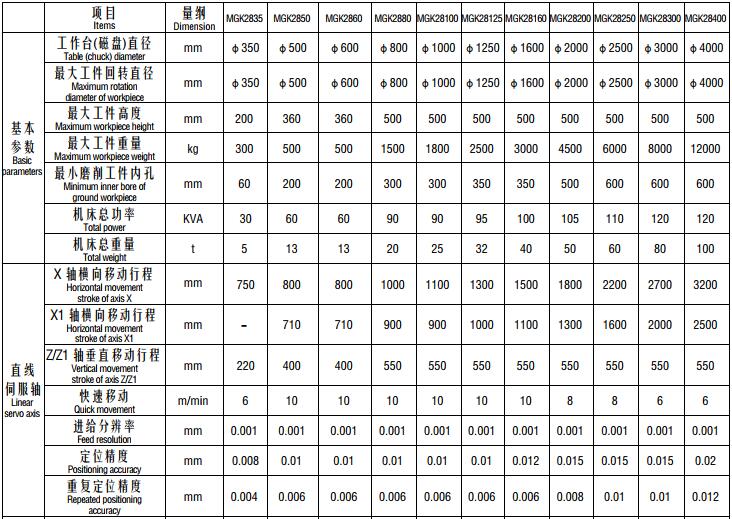

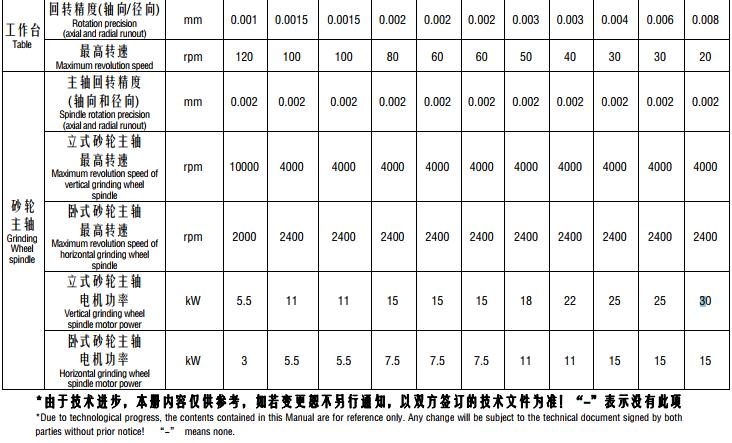

MGK28100高精度数控立式磨床主要技术参数：
